醫用吸塑熱合機工作原理圖和構造圖解
工作原理
- 加熱原理:醫用吸塑熱合機利用可調控電發熱原理,通過加熱元件對吸塑模具進行加熱。當電流通過加熱元件時,電能轉化為熱能,使加熱元件溫度升高,進而將熱量傳遞給與之接觸的塑料材料,使其達到軟化溫度,準備進行熱合。
- 熱合原理:在吸塑托盤材料軟化后,通過壓合裝置施加一定的壓力,使軟化的塑料與蓋材緊密貼合在一起。同時,在壓力和熱量的共同作用下,塑料分子與紙卡表面的分子相互滲透、擴散,形成牢固的結合,從而完成熱合封口過程。

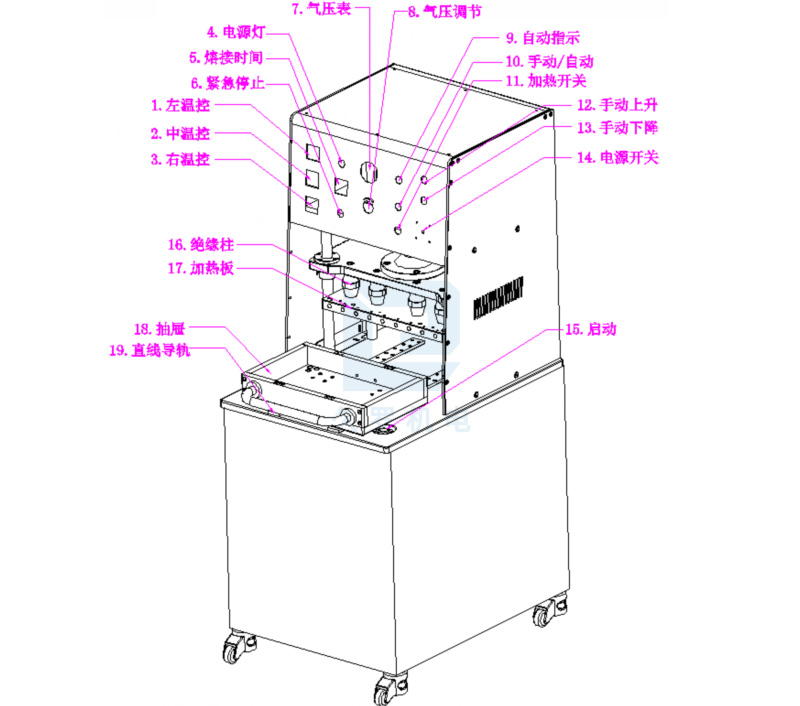

構造圖解
- 加熱系統
- 加熱元件:常見的有加熱棒、加熱板等,安裝在機器的加熱區域,如電熱壓板上,用于直接對吸塑泡殼和蓋材進行加熱。
- 溫控器:用于精確控制加熱元件的溫度。操作人員可根據不同的塑料材料和熱合要求,通過溫控器設定合適的加熱溫度,確保塑料材料能夠均勻、適度地軟化。
- 加熱開關:控制加熱電路的通斷,操作人員通過按下或撥動加熱開關,開啟或關閉加熱系統。
- 壓合系統
- 壓合裝置:通常由壓板、壓架、氣缸或液壓缸等組成。壓板是直接與吸塑泡殼和紙卡接觸的部件,在氣缸或液壓缸的驅動下,壓板向下移動,對放置在模具上的吸塑泡殼和紙卡施加壓力,實現熱合封口。
- 氣壓調節閥:用于調節壓合時的氣壓大小。根據被包裝物的大小、吸塑成型片材的厚薄及實際包裝情況,通過旋轉氣壓調節閥旋鈕,可以將氣壓調節至適當?shù)膲毫?,以保證壓合效果。
- 定位系統
- 定位裝置:用于準確固定吸塑泡殼和紙卡的位置,確保熱合封口的精度。定位裝置采用可更換的活動模塊結構,可根據不同尺寸的吸塑泡殼選擇更換不同的模具,提高了設備的通用性和工作效率。
- 控制系統
- 電源總制:控制整機的電源通斷,是機器的總開關,只有在電源總制開啟的情況下,機器的各個部件才能通電工作。
- 加熱時間制:用于設定加熱的時間長短。不同的塑料材料和熱合面積需要不同的加熱時間,通過加熱時間制可以精確控制加熱過程,確保塑料材料軟化程度合適,以達到良好的熱合效果。
- 計數器:用于累計包裝產品的數量,方便操作人員了解生產進度和產量情況。
