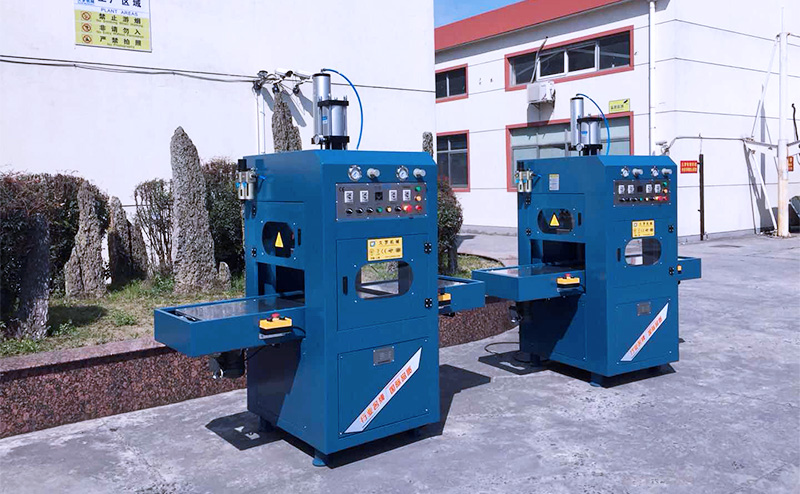

高周波焊接機的工作原理是高頻發生器產生高頻電磁場，被加工物件壓在加有高頻電磁場的上、下電極之間，其內部分子被激化而高速運動相互磨擦自身產生熱量而熔化，在模具的壓力下達到熔接的目的。

高周波焊接機主要由以下幾個部分組成：

一、高頻發生器

1. 電子管：產生高頻電磁場的核心部件，將電能轉換為高頻電磁能。
2. 振蕩電路：負責產生特定頻率的振蕩信號，以驅動電子管工作。
3. 控制電路：對高頻發生器的輸出功率、頻率等參數進行精確控制，以滿足不同的焊接需求。

二、壓力裝置

1. 氣缸或液壓缸：提供焊接所需的壓力，確保焊接材料緊密貼合。
2. 壓力調節系統：可以根據不同的焊接材料和工藝要求，調整壓力大小。

三、工作臺及模具

1. 工作臺：用于放置焊接材料，通常由金屬材料制成，具有良好的導電性和耐熱性。
2. 模具：根據焊接產品的形狀和尺寸設計制作，用于引導高頻電磁場，使焊接部位集中受熱。模具一般采用銅、鋁等導電性能良好的材料制成。

四、控制系統

1. 控制面板：設有各種操作按鈕和指示燈，方便操作人員控制設備的運行狀態。
2. 電氣控制系統：對設備的各個部分進行電氣控制，實現自動化操作。

五、安全保護裝置

1. 過流保護：當設備出現過流現象時，自動切斷電源，保護設備和操作人員的安全。
2. 過壓保護：防止設備因電壓過高而損壞。
3. 安全門：在設備運行過程中，防止操作人員接觸到高頻電磁場和高溫部位，確保人身安全。
